SoftLogic-система программирования контроллеров «KLogic»
KLogic - система программирования микропроцессорных контроллеров с открытой архитектурой
KLogic состоит из исполнительной системы, выполняющейся в контроллере, и инструментальной среды разработки, функционирующей под управлением операционной системы семейства Windows.
Исполнительная система KLogic загружается в контроллер единожды. С этого момента вся дальнейшая работа с контроллером (загрузка конфигурации для выполнения, мониторинг параметров, отладка и т.п.) производятся под управлением ядра исполнительной системы. В загружаемую конфигурацию входят технологические программы пользователя и параметры функционирования всех задач. Создание технологических программ, загрузка конфигурации в контроллер, отладка и мониторинг осуществляются в инструментальной среде разработки.
Исполнительная система KLogic реализована на языке программирования C и максимально абстрагирована от конкретного оборудования. Подобная реализация позволяет в минимальные сроки портировать исполнительную систему на любую целевую платформу, для которой имеется компилятор языка C.
Хотите узнать больше? Нужна консультация?
Отправьте нам запрос и наш специалист свяжется с Вами для уточнения деталей.
В настоящий момент исполнительная система KLogic имеет реализации под следующие целевые платформы и операционные системы:
- Платформы Win32, WinCE в виде службы (service) ОС Windows или эмулятора (приложение);
- Контроллеры ICP DAS I7188, I8000 - ОС MiniOS7;
- Контроллеры МФК, ТКМ-52 - ОС MS-DOS;
- Контроллер ТКМ410 (ARM7) - ОС eCos;
- Контроллер Теконик P06 - ОС Linux;
- Контроллер Fastwel CPU-188 - ОС MS-DOS;
- GSM-терминалы Falcom серий A2-xx, A3-xx;
- Контроллер DECONT A9 - ОС Linux;
- Контроллеры ОВЕН ПЛК 100, ПЛК 304, ПЛК 308 - ОС Linux;
- Контроллеры MOXA UC-7112-LX Plus, IA-240 - ОС Linux;
- Контроллер РоТеК BT-6000 - ОС Linux;
- Встраиваемый компьютер Advantech ARK-3360 - ОС Linux;
- Контроллеры Segnetics SMH2Gi, SMH4 - ОС Linux;
- Контроллеры Wiren Board 5, Wiren Board 6 - ОС Linux;
- Контроллер КАСКАД АР-8 - ОС Linux.
Поддержка других платформ вполне осуществима по желанию заказчика при предоставлении опытных образцов контроллерной техники.
Работа с панелями оператора возможна через протокол связи KLogic с верхним уровнем, поддерживающим стандартные функции протокола Modbus RTU.
В KLogic реализован механизм ведения архивов контроллера. Поддерживаются оперативные архивы, формируемые на основе оперативно опрашиваемых контроллером данных, и исторические архивы, формируемые из архивов внешних устройств - счетчиков и т.п. Данная особенность позволяет применять KLogic в задачах учета энергоресурсов.
Исполнительная система KLogic многозадачна на любой аппаратно-программной платформе. Все функции реализуются в виде отдельных задач-потоков. Число задач, выполняющихся в работающей системе, зависит только от конфигурации и от возможностей применяемой платформы. Одновременно может функционировать несколько задач пользователя, каждая со своим периодом и приоритетом.
Инструментальная среда разработки представляет собой пакет программ, функционирующий под управлением операционной системы семейства Windows. Среда позволяет разрабатывать технологические программы с использованием функциональных блоков. Визуальное представление программы совмещается в древовидно-табличном виде и в виде языка функциональных блоковых диаграмм - ФБД. Кроме набора предопределенных функциональных блоков имеется возможность реализовывать собственные алгоритмы на языках программирования, максимально приближенных по синтаксису к языкам Pascal и C.
Отладка технологической программы возможна как без связи с оборудованием, так и в виде полноценной удаленной отладки на реальном контроллере. Также имеется версия исполнительной системы под платформу Win32 и эмуляторы контроллеров, что предоставляет большие возможности для изучения системы программирования.
Для связи с контроллером, работающим под управлением исполнительной системы KLogic, используются встроенные средства SCADA-системы , которые позволяют организовывать обмен по каналам RS-485 и Ethernet, а также по каналам сотовой связи GSM/GPRS/3G.
При необходимости интеграции с программным обеспечением сторонних производителей, доступ к оперативным параметрам контроллера можно осуществить по интерфейсу OPC, используя KLogic OPC-сервер.

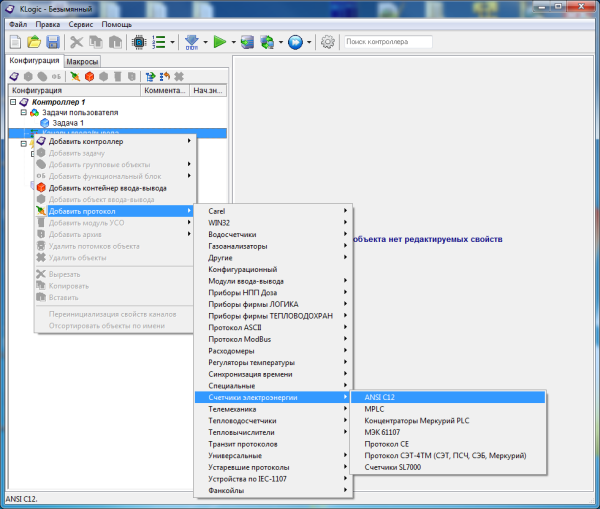

Система программирования контроллеров KLogic поддерживает протоколы ввода/вывода следующих внешних и внутренних (расположенных в самом контроллере) устройств/модулей:
Внутренние модули ввода-вывода:
- ICP DAS I-7188;
- ICP DAS I-8000;
- MOXA IA-240;
- Segnetics SMH2Gi;
- Switron BT-6000;
- МФК;
- ОВЕН ПЛК 100;
- Теконик P06;
- ТКМ410.
Внешние модули ввода-вывода:
- DEP;
- ICP DAS I-7000, I-87K;
- MicroLAN (устройства Dallas);
- MOXA ioLogik (протокол Modbus);
- RealLab;
- Pixel MC и MR (применяются с контроллером Segnetics SMH2Gi);
- TOPAZ ТМ DIN16 ПиЭлСи Технолоджи (протокол МЭК-101/104);
- АРМКОНT (протокол Modbus);
- ИМК;
- ОВЕН;
- ТЕКОНИК.
Счетчики электроэнергии:
- SL7000;
- Госан СУП;
- Меркурий 230 ART, ART2;
- Меркурий PLC;
- СЭТ-4ТМ.02, СЭТ-4ТМ.03(М);
- СЭБ-1ТМ.01(02);
- ПСЧ-4ТМ.05;
- Энергомера CE301/303/304, CE300/302, ЦЭ6850М.
Счетчики газа, пара:
- ВКГ-2;
- ИРВИС-РС4;
- Метран 331, 332;
- СПГ741, СПГ761 ЗАО "НПФ "ЛОГИКА".
Водосчетчики:
- АС-001.
Расходомеры:
- РСМ;
- РСЦ;
- Взлет ПРОФИ-222, УСРВ-510ц (протокол Modbus);
- ТЕСС-Инжиниринг УРЖ2КМ (протокол Modbus).
Тепловычислители:
- Elkora;
- MultiCal;
- Взлет TCPB-027 (протокол Modbus);
- ВКТ-5, ВКТ-7;
- МКТС (протокол Modbus);
- СПТ941, СПТ942, СПТ961 ЗАО "НПФ "ЛОГИКА";
- ТЕСС-Инжиниринг СТУ-1 (протокол Modbus);
- ТСРВ-024М (протокол Modbus);
- ТЭМ.
Терморегуляторы:
- Danfoss ECL;
- ТЕРМОДАТ;
- Этон РТ-20x0.
РЗА:
- IPR-A (протокол Modbus);
- MiCOM (протокол Modbus);
- SIPROTEC (протокол МЭК-101/104);
- VAMP 51 (протокол Modbus);
- Контроллеры присоединения ITDS HVD3 ПиЭлСи Технолоджи;
- МТЗ-610 (протокол Modbus);
- Орион РТ3 (протокол Modbus);
- Сириус-ОЗЗ, Сириус-2-x (протокол Modbus);
- Система возбуждения Unitrol 6800 (протокол Modbus);
- УЗА-10A2, УЗА-10-В (протокол Modbus);
- Устройства Compact, Micrologic (Masterpact) Schneider Electric (протокол Modbus);
- ЭКРА (протоколы Modbus, МЭК-101/104).
Измерители электрического тока:
- AET (протокол Modbus);
- CIRCUTOR CVM-MINI (протокол Modbus);
Универсальные протоколы:
- Distributed Network Protocol, v3;
- Modbus RTU, ASCII, TCP;
- МЭК-101/104;
- МЭК-61850.
Специальные:
- GPRS (только для Linux);
- GPS-приемник NAVI-S;
- NTP;
- SMTP (только для Win32);
- SNMP (только для Win32);
- TwinCAT ADS (только для Win32);
- Контроллеры KLogic (межконтроллерный обмен по МЭК-101/104);
- Клиент OLE for Process Control (только для Win32).
Остальные:
- Centrilift Electrospeed GCS. Управление ПЭД (протокол Modbus);
- Весы паллетные CAS CPS;
- Весы электронные ПВ30;
- Датчики температуры-влажности Autonics THD-R-T (протокол Modbus);
- Датчики температуры-влажности Lumel P18 (протокол Modbus);
- Датчики уровня ДУУ4-RS;
- Индукционный термосварочный аппарат SIG CAP;
- Контроллеры присоединений ЭНИП-2 (протокол Modbus);
- КП ТМ-512;
- Масссовый расходомер и плотномер MicroMoution 3500;
- Модули управления кондиционером МУК-2;
- МСУК Волна Bitbus, TCP/IP;
- Преобразователь протокола С2000-ПП ИСО "Орион" Bolid;
- Преобразователь измерительный напряжения переменного тока ЦВ 9055/1;
- Преобразователь измерительный цифровой частоты переменного тока ЦД 9258;
- Преобразователи многофункциональные PD194E/Z (протокол Modbus);
- Преобразователи частоты Danfoss VLT2800;
- Преобразователь BMS - Modbus Bender FTC470XMB;
- СЛВС "Черный Ящик-2000" НТЦ "ГОСАН";
- Щитовые приборы SFERE (протокол Modbus);
- Щит постоянного тока ЗАО "Конвертер" (протокол Modbus);
- Устройства плавного пуска Danfoss MCD3000;
- Устройство синхронизации времени УСВ-2;
- Частотно регулируемый привод Adaptor Control AMD (VFD-A);
- Частотно регулируемый привод HYUNDAI N300;
- Электроприводы транзисторные регулируемые асинхронные Триол.
Список постоянно пополняется новыми типами поддерживаемых устройств и протоколов. Для открытых и стандартных протоколов (Modbus RTU, МЭК-101/104, DNP3 и т.п.) поддержка нового устройства в KLogic заключается только в добавлении в файлы шаблонов (XML-формат) описаний его свойств и каналов. Такая доработка не требует квалификации программиста и может быть проведена самим конечным пользователем.
Новый редактор схемы CFC
- Значительно увеличена скорость прорисовки схемы CFC;
- Добавлен «Навигатор», представляющий собой уменьшенную копию задачи пользователя;
- Полностью переработан внешний вид функциональных блоков.
Новый механизм вычитки архивов
- Повышена стабильность вычитки архивов, повышена общая скорость вычитки;
- Добавлена возможность прервать процесс вычитки архива;
- Реализовано отображение кодов и наименований ошибок в логе.
Простая интеграция новых устройств
- Удобный интерфейс добавления пользователем произвольных устройств, использующих стандартные протоколы Modbus (RTU, TCP) и IEC 60870-5-104 (КП);
- Карта адресов устройства заполняется в табличном виде при помощи табличного редактора пакета Microsoft Office или OpenOffice.
Парольный доступ к контроллеру
Скидки
Наименование | Скидка, % |
от 2 до 3 комплектов KLogic | 10 |
от 4 до 7 комплектов KLogic | 20 |
от 8 до 15 комплектов KLogic | 30 |
от 16 до 24 комплектов KLogic | 40 |
свыше 25 комплектов KLogic | 50 |
Код заказа и контактную информацию отправлять на адрес электронной почты: kaskad@kaskad-asu.com.
1 - Базовая поставка ИС включает в себя протоколы Modbus RTU/TCP, IEC104 для связи с верхним уровнем (ВУ).
2 - Под каналом ввода/вывода подразумевается тег любого физического устройства в дереве тегов инструментальной системы KLogic, за исключением служебных тегов и тегов, относящихся к историческим архивам. Ограничение задается на число аналоговых каналов ввода/вывода, один аналоговый канал ввода/вывода приравнивается к восьми дискретным каналам ввода/вывода.
3 - В стоимость комплекта KLogic не включается стоимость драйверов, разработка которых оплачивается Заказчиком отдельно.
Документация и ПО
Ссылка скопирована

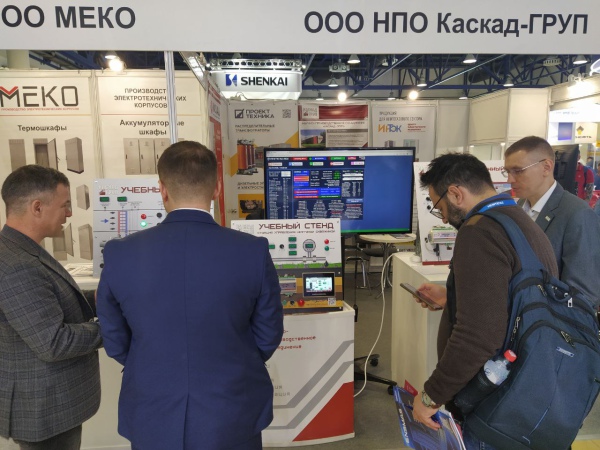

Приглашаем посетить наш стенд на выставке «Нефтегаз-2023»
