Комплектные шкафы автоматики cерии КША-01Р

Предвосхищаем. Угадываем. Творим.

Комплектные шкафы автоматики серии КША-01Р высокой заводской готовности применяются для построения систем автоматизации и диспетчеризации работы различных инженерных объектов.

Комплектные изделия производства НПО «Каскад-ГРУП» являются изделиями высокой заводской готовности. Изготовление на базе наилучших комплектующих микропроцессорного и электротехнического оборудования они обеспечивают свободное выполнение алгоритмов и программ управления, защит, организацию измерения, питания и управления полевыми устройствами, электрооборудованием. Широко используются для автоматизации производственных процессов, автоматического управления электротехническими устройствами, технологическим оборудованием, контроля и поддержания заданных парамеров процессов, связи с персоналом.

Скачать

Хотите узнать больше? Нужна консультация?
Отправьте нам запрос и наш специалист свяжется с Вами для уточнения деталей.

Ссылка скопирована

Комплектные шкафы автоматики широко применяются для автоматизации и диспетчеризации работы:

  • Технологических процессов промышленного производства;
  • Инженерных систем многофункциональных зданий и торговых центров;
  • Объектов водоснабжения, водоочистки и водоотведения (БНС, ВОС, ПНС, КНС, ОС);
  • Объектов нефтедобывающих скважин;
  • Распределительных пунктов (РП, РТП, ТП) электрических сетей;
  • Объектов тепловых сетей (ЦТП, ИТП);
  • Ситуационных центров и диспетчерских пунктов.
Ссылка скопирована

КША-01Р-НС

Комплектный шкаф автоматики насосной станции КША-01Р-НС предназначен для:

  • контроля параметров насосной станции типа СВ1470/149 в нормальных, аварийных и переходных режимах работы, сбора, обработки и архивирования информации;
  • для организации ЛКС между шкафами ШУН-01Р-НС, ШУН-01Р-НА, ШУН-01Р-ВС;
  • для организации ЛКС между средним и верхним уровнями;
  • визуализации технологической информации в цифровом, табличном, символьном, мнемоническом виде, в виде гистограмм, трендов на встроенном жидкокристаллическом (ЖК) мониторе с сенсорным устройством типа “Touch Screen”;
  • звуковой, цветовой сигнализации аварийных и предупредительных режимов технологического оборудования, а также расшифровка этих сообщений в текстовом виде на встроенном жидкокристаллическом (ЖК) мониторе с сенсорным устройством типа Touch Screen;

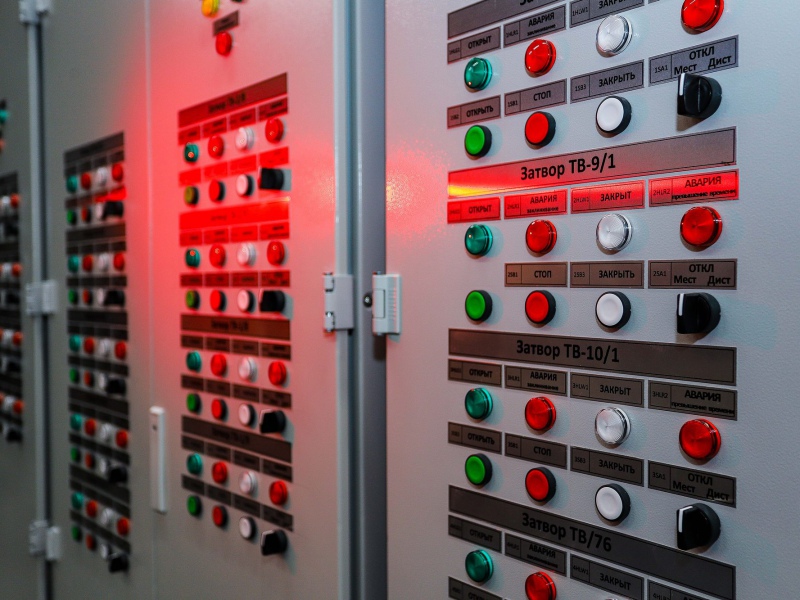

  • управления работой приводов вакуумных и дренажных насосов в дистанционном или ручном режиме, с помощью органов управления, расположенных на двери шкафа;
  • защиты потребителей от токов КЗ и перегрузок;
  • защиты размещаемого оборудования от воздействия внешних воздействующих факторов;
  • формирования информационных сигналов для передачи на верхний уровень систем  АСУТП:
    • контроль наличия напряжения питания;
    • контроль состояния насосов и их приводов;
    • контроль состояния режима управления приводами задвижек и клапанов.

КША-01Р-ПНС

Комплектный шкаф автоматики КША-01Р-ПНС предназначен для автоматизации работы и диспетчеризации повысительных насосных станций и выполняет следующие основные функции:

  • блокировка и защита насосных агрегатов (НА);
  • автоматическое регулирование процесса подачи воды;
  • контроль токовой нагрузки НА;
  • автоматическое и дистанционное управление НА (запуск резервного НА при выходе из строя основного НА, включение НА напрямую при выходе из строя преобразователя частоты (при его наличии), периодическое переключение между НА для равномерного износа);
  • контроль питания КША, открытия дверцы КША;
  • передача данных на верхний уровень;
  • измерение параметров технологического процесса;
  • регистрация параметров технологического процесса в энергонезависимой памяти контроллера;
  • контроль затопления, проникновения и возгораний (опционально);
  • добавление в программу пользователя алгоритма "Суточный график" с возможностью дистанционного изменения значения задания и временных интервалов (опционально);
  • сбор данных со счетчиков электроэнергии (опционально).

КША-01Р-КНС

Комплектный шкаф автоматики КША-01Р-КНС предназначен для автоматизации работы и диспетчеризации канализационных насосных станций и выполняет следующие основные функции:

  • блокировка и защита насосных агрегатов (НА);
  • автоматическое регулирование процесса откачки воды из приемной емкости;
  • контроль токовой нагрузки НА;
  • автоматическое и дистанционное управление НА (запуск резервного НА при выходе из строя основного НА, включение НА напрямую при выходе из строя преобразователя частоты или устройства плавного пуска (при их наличии), периодическое переключение между НА для равномерного износа);
  • контроль питания КША, открытия дверцы КША;
  • передача данных на верхний уровень;
  • измерение параметров технологического процесса;
  • регистрация параметров технологического процесса в энергонезависимой памяти контроллера;
  • контроль затопления, проникновения и возгораний (опционально);
  • сбор данных со счетчиков электроэнергии (опционально).

КША-01Р-ЦТП

КША-01Р-ЦТП предназначены для построения систем диспетчеризации и автоматизации работы инженерных объектов систем теплоснабжения.

Выполняет следующие основные функции:

  • сбор и передача на вышестоящий уровень системы данных от силовых шкафов управления насосами (ШУН);
  • прием и передача данных по интерфейсным каналам на вышестоящий уровень от смежных подсистем локальной автоматизации;
  • прием команд телеуправления от вышестоящего уровня и передача их смежным подсистемам локальной автоматизации и ШУН;
  • автоматическое по заданным технологическим алгоритмам и местное ручное управление исполнительными механизмами;
  • блокировка и защита насосных агрегатов (НА);
  • автоматическое регулирование процесса передачи тепловой энергии и горячей воды (поддержание температурного графика, давлений, и т.д.);
  • контроль токовой нагрузки НА;
  • автоматическое и дистанционное управление НА (запуск резервного НА при выходе из строя основного НА, включение НА напрямую при выходе из строя преобразователя частоты или устройства плавного пуска (при их наличии), периодическое переключение между НА для равномерного износа);
  • регистрация заданных параметров в энергонезависимой памяти;
  • контроль доступа, возгорания, затопления помещения теплового пункта (опционально);
  • добавление в программу пользователя алгоритма "Суточный график" с возможностью дистанционного изменения значения задания и временных интервалов (опционально);
  • сбор данных со счетчиков электроэнергии (опционально).

Документация

Ссылка скопирована

Часто задаваемые вопросы

Ссылка скопирована
01. Делаете ли вы шкафы автоматики на заказ?

Да. Для заказа необходимого Вам КША, Вы можете обратиться к нам, и мы совместно определим конкретные технические требования, на основании которых будет произведен и протестирован КША, с необходимой именно для Вашего объекта функциональностью.

02. Где скачать опросный лист на шкафы автоматики?

Опросный лист, а также вся документация доступны по ссылке.

03. Можете ли вы подтвердить факт производства продукции?

Да, с заключением о подтверждении производства промышленной продукции Министерства промышленности и торговли Российской Федерации можно ознакомиться по ссылке.
