SCADA-система «КАСКАД»

Совместимость с операционными системами

• Функционирование на платформах Microsoft ® Windows XP/7/8/10/11, Windows Server 2003/2008/2012/2016/2019, Linux, AstraLinux, РЕД ОС, Ubuntu, Fedora.

Описание установки SCADA-системы "КАСКАД" на Linux (применимо к AstraLinux и РЕД ОС)

Единая диалоговая среда контроля и управления

Все клиентские подсистемы (модули) SCADA «КАСКАД» интегрированы с диалоговой средой контроля и управления. Это позволяет оператору одновременно:

• Контролировать ход технологического процесса и управлять им;
• Анализировать динамику процессов по историческим трендам;
• Получать сообщения аварийно-предупредительной сигнализации;
• Формировать сводную отчетную документацию о ходе процесса за любые периоды.

Совместимость со стандартом OPC

• Поддержка стандартов OPC DA 2.0/3.0, стандарта OPC HDA.

Поддержка промышленных протоколов

• Поддержка протоколов ModBUS RTU/TCP/ASCII;
• Поддержка протоколов передачи данных МЭК 870-5-101/103/104;
• Поддержка протокола МЭК-61850;
• Поддержка протокола DNP3;
• Поддержка сетевого протокола SNMP.

Открытость

• Получение данных с устройств при помощи прямых драйверов-плагинов;
• Встроенная поддержка распространенных типов контроллерной техники;
• Возможность подключения специфических устройств;
• Открытые интерфейсы для расширения функциональности;
• Вертикальная интеграция с SoftLogic-системой «KLogic» для приема-передачи данных с объекта как напрямую, так и через интеллектуальные устройства с ядром KLogic (ШИ-01Р, «Каскад» АР-8 и др.) ;
• Поддержка технологий (OPC, OLE, DCOM, ActiveX, OLE DB, ODBC и др.).

Базы данных

• Аутентификация пользователей встроенными средствами либо через Active Directory;
• Использование для ведения БД SQL-сервера Firebird или Microsoft ® SQL Server;
• Вычитка архивов из устройств;
• Ведение вторичных БД в СУБД MS SQL Server, Oracle, MySQL и других.

Простота обслуживания

• Простой и интуитивно-понятный русскоязычный интерфейс;
• Подробный справочный материал;
• Контекстная справка;
• Всплывающие подсказки;
• Техническая поддержка;
• Самодостаточный модуль формирования отчетной документации с возможностью экспорта в форматы xml, html, txt и т.д., автоматического формирования отчетов по расписанию, инициативе пользователя или событию с возможностью отправки отчетов по e-mail;
• Механизм виртуализации, упрощающий настройку проекта;
• Настраиваемые пользователем шаблоны;
• Контроль и логирование действий пользователя;
• Система обработки аварийных ситуаций, контролирующая технологический процесс по заданным алгоритмам и оповещающая пользователя при помощи текстовой, звуковой сигнализации, а также с помощью сообщений sms и e-mail.

Масштабируемость

• Распределенная архитектура клиент-сервер c возможностью расширения серверов и клиентов;
• Возможность использования WEB-браузера в качестве клиента.

• Сбор и регистрация первичной информации о ходе технологического процесса;
• Обработка информации по алгоритмам пользователя;

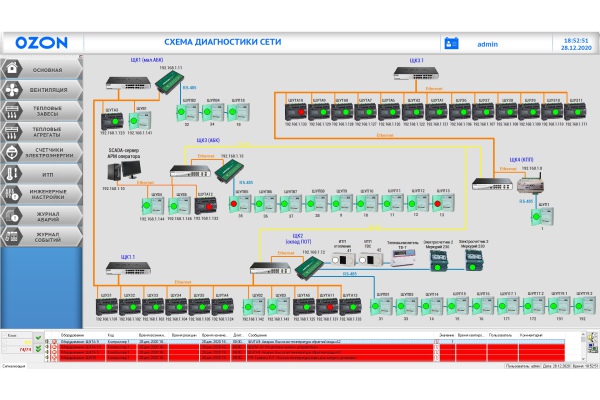

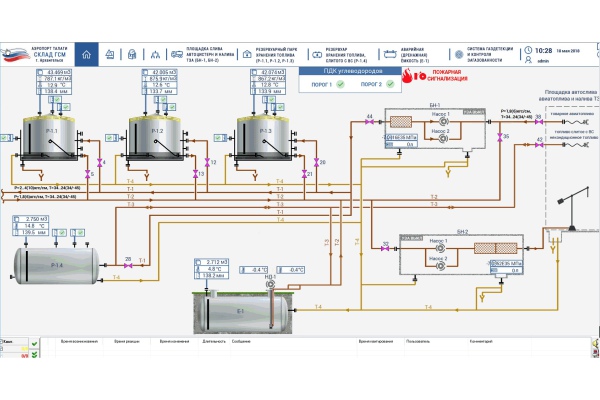

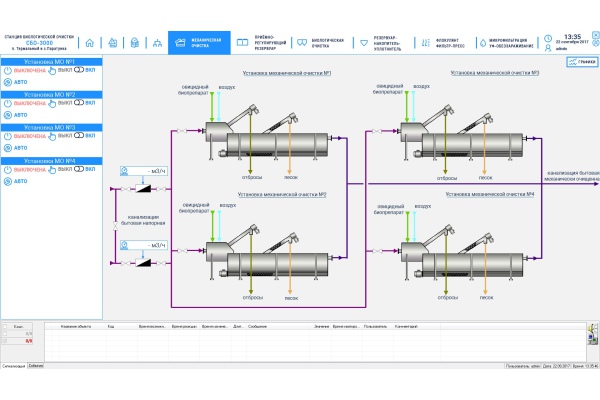

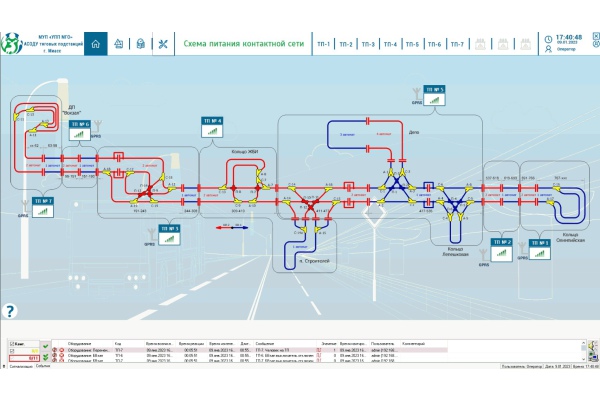

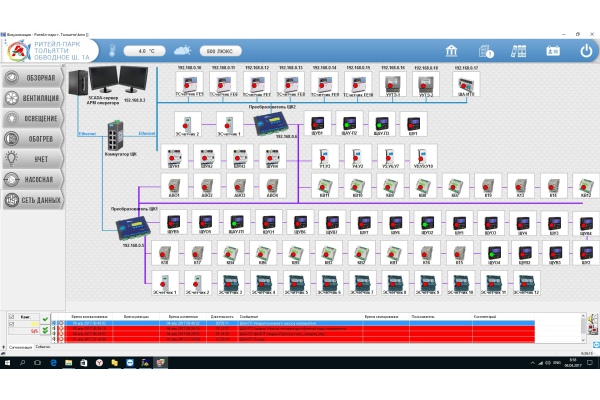

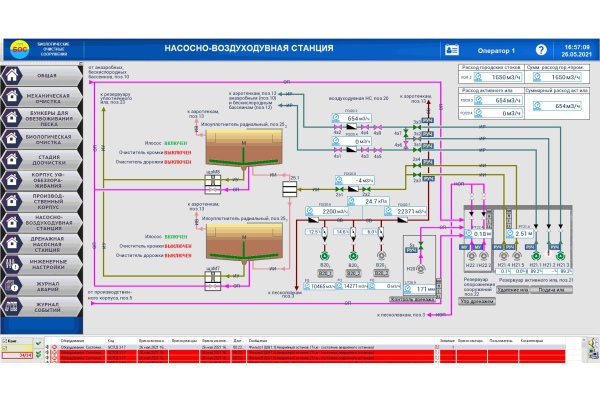

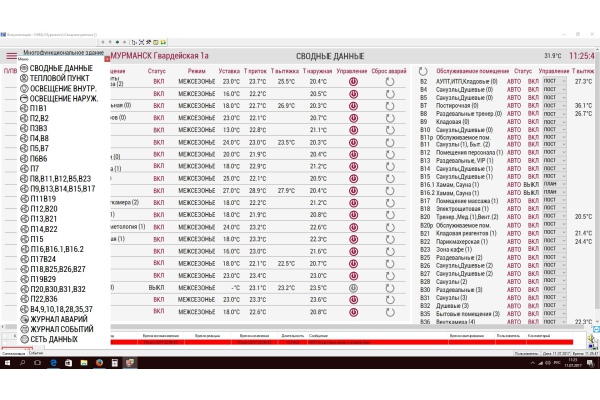

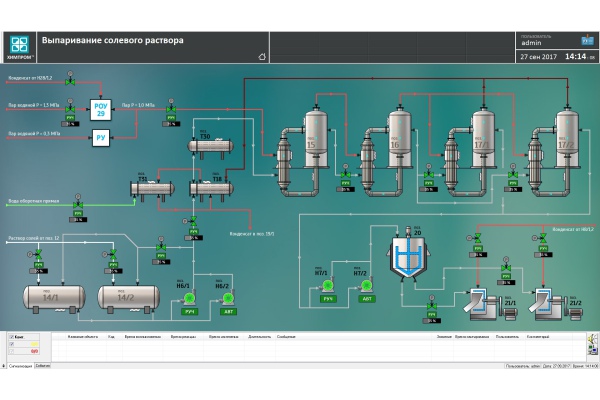

• Предоставление информации в виде мнемосхем технологического процесса;
• Оперативное, диспетчерское управление;
• Ведение истории технологического процесса;
• Просмотр и анализ хода технологического процесса;
• Формирование отчетной документации;
• Экспорт оперативной и исторической информации в WEB;

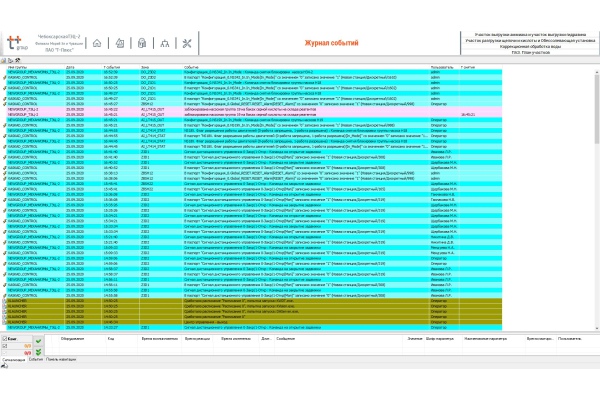

• Сигнализация и регистрация событий и нарушений в ходе технологического процесса;
• Регистрация всех действий операторов;
• Механизм настройки прав пользователей, уровни доступа.

SCADA-система "КАСКАД" имеет Сертификат соответствия Госстандарта России № РОСС RU.СП09.H00133.

Исключительными правами на SCADA-систему "КАСКАД" обладает ООО "Каскад-АСУ" (Свидетельство о государственной регистрации программы для ЭВМ №2009610420 от 19.01.2009 г.).

С 1 июня 2016 года SCADA-система "Каскад" внесена в единый реестр российского программного обеспечения (ПО).

SCADA-система "КАСКАД64" v.8.1: полная версия Первая Российская 64х-битная SCADA-система.
Полный дистрибутив включает себя:
- полную справочную систему;
- системы программирования контроллеров с открытой архитектурой KLogic;
- WebVision, новый WEB-модуль;
- SQL-сервер Firebird 2.5 x64 и Firebird 3.0 x64.

Поддерживает механизм виртуализации, строковой перепривязки объектов, аутентификацию средствами Active Directory.
Дистрибутив поддерживает программный, и аппаратный ключи, в том числе ключи Rockey ND, не требующие установки драйвера. 22.05.2023 258,21 Mb Cкачать

SCADA-система КАСКАД v7.2: полная версия Полный дистрибутив: включает себя полную справочную систему, SQL-сервер Firebird 2.5.4, новый WEB-модуль и ряд проектов, демонстрирующих возможности системы. Поддерживает механизм виртуализации, строковой перепривязки объектов, аутентификацию средствами Active Directory. Дистрибутив поддерживает и программный, и аппаратный ключи, в том числе ключи Rockey ND, не требующие установки драйвера. 11.02.2021 137,83 Mb Cкачать

SCADA-система "КАСКАД": что нового? Описание изменений в SCADA-системе по версиям 11.02.2021 157,27 Kb Cкачать

SQL-сервер Firebird 2.5.4 Последняя на данный момент релизная версия SQL-сервера Firebird. Дистрибутив содержит необходимые настройки для работы со SCADA-системой "Каскад". Улучшена работа с потоками, настойчиво рекомендуется к использованию. Для комфортной работы рекомендуется использовать режим Classic с включенной опцией SuperClassic 11.02.2021 6,73 Mb Cкачать

SCADA-система: Демонстрационный проект Базовый демонстрационный проект. Показывает основные возможности диалоговой среды контроля и управления 11.02.2021 6,35 Mb Cкачать

Драйверы Rockey Набор драйверов для ключей защиты Rockey для различных операционных систем: Windows XP, Windows 7 (32 и 64 бит), Windows 8, Windows Server 2003, Windows Server 2008, Windows Server 2008 R2, Windows Server 2012 11.02.2021 1,63 Mb Cкачать

Инструкция по получению программной лицензии Данная инструкция касается следующего программного обеспечения производства ООО "Каскад-АСУ": - SCADA-система "Каскад" - система программирования контроллеров "KLogic" (а именно - служба виртуального контроллера KLogicSVC) - OPC-сервер "Каскад DA OPC сервер". 11.02.2021 582,71 Kb Cкачать
