Поддерживаемые протоколы и стандарты связи с системами верхнего уровня:
- Modbus RTU;
- Modbus TCP;
- IEC 60870-5-104/101;
- OPC DA/HDA;
- Microsoft Azure IoT.
В настоящее время поддерживается более 100 наименований и серий устройств полевого уровня. Это как устройства, работающие по стандартным протоколам:
- Modbus RTU/TCP/ASCII,
- IEC 60870-5-101/103/104,
так и приборы, реализующие проприетарные протоколы связи:
- счетчики электроэнергии, тепла, газа и воды;
- модули ввода-вывода;
- устройства РЗА;
- и др.
Для устройств, работающих по стандартным протоколам Modbus RTU/ASCII/TCP и IEC 60870-5-101/103/104, имеется возможность быстрой интеграции на основе карт адресов, набранных в табличном редакторе.

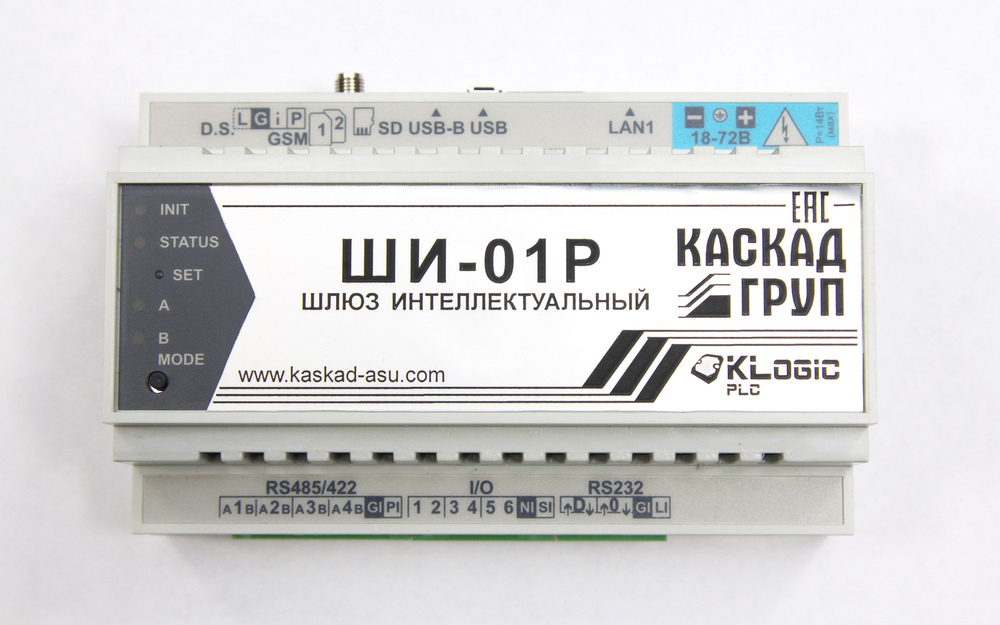

Все принимаемые шлюзом со стороны полевой сети посылки разделяется на собственно данные, служебную информацию и команды, которые сохраняются в различных областях внутренней памяти ШИ-01Р. Затем нужная информация преобразуется в формат выбранной сети и может быть получена любым участником этой сети. Аналогично выполняется и обратное преобразование данных.
Все эти преобразования шлюз выполняет автономно, т.е. устройства, участвующие в обмене данными через ШИ-01Р, работают как обычно и не выполняют дополнительных функций по обработке данных.
Для настройки шлюза и его конфигурирования для работы с конкретными устройствами используется бесплатное программное обеспечение "Инструментальная среда разработки KLogic". В составе программного обеспечения поставляются примеры конфигураций ШИ-01Р, пошаговая инструкция по настройке шлюза и справочная документация. Кроме того, в комплект поставки входит OPC-сервер для ШИ-01Р, поддерживающий стандарты DA и HDA.
