Совместные решения в области автоматизации блочных котельных

16 сентября 2014, 17:41 Вариант 1

Группа предприятий "Каскад" совместно с ООО "Сельский комфорт", г. Чебоксары, провели работы по автоматизации блочных котельных в застройках жилых микрорайонов и отдельных зданий.

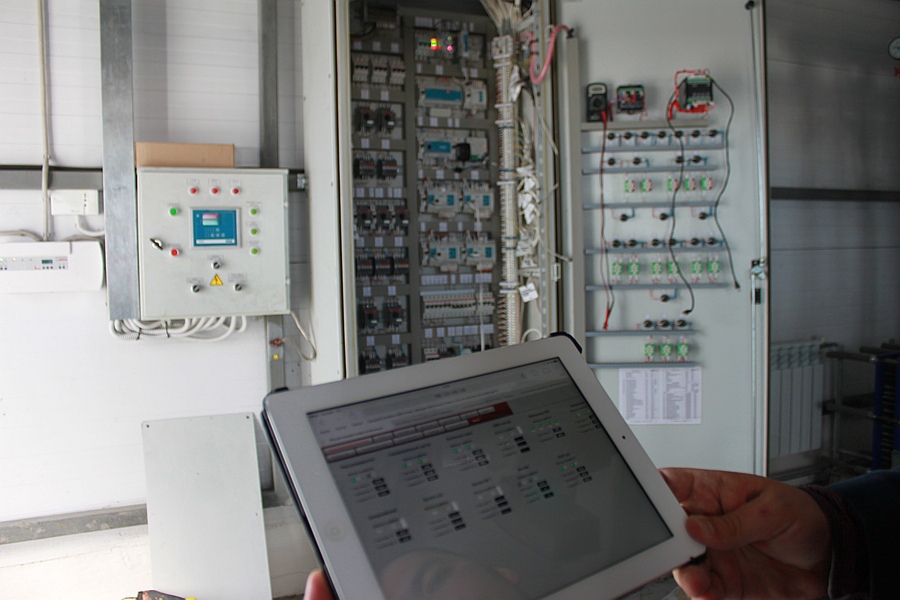

Фото 1. Совместные решения в области автоматизации блочных котельных

Продукция Группы предприятий "Каскад" применяется в сфере обеспечения потребителей горячей водой и отоплением. Это стало возможным благодаря SCADA-системе "КАСКАД", модулю Web-визуализации KWebVision и контроллеров на базе SoftLogic-системы KLogic.

Примененные решения:

Контроллер Segnetics SMH2Gi на базе SoftLogic-системы KLogic для создания интерфейса панели оператора и возможности параметризации "по месту", просмотра основных параметров работы котельной и отображения аварийных ситуаций. Контроллер реализует локальную автоматику:

Управление работой двухступенчатых котлов (большое и малое горение);
Управление группами насосов (СО, ГВС);
Управление трехходовыми клапанами СО и ГВС, клапаном подпитки;
Технологический учет ресурсов (электроэнергия, счетчик газа, счетчик тепла).

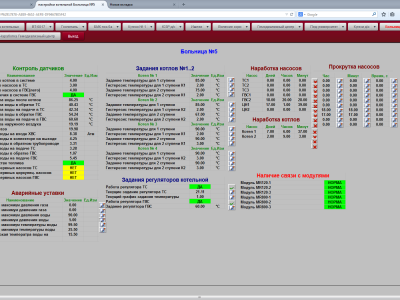

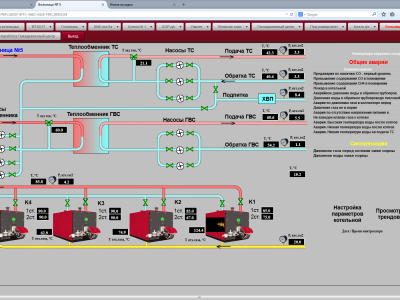

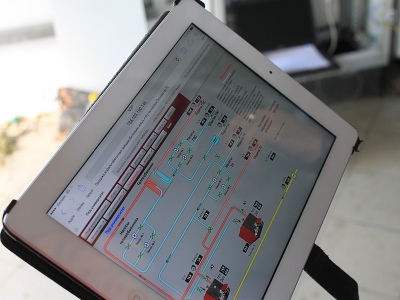

Модуль Web-визуализации KWebVision, который позволяет просматривать основные показатели работы котельной удаленно с помощью планшета, мобильного телефона и ноутбука. Основные функции модуля Web-визуализации KWebVision:

Управление конечными устройствами, находящимися на объекте;
Просмотр состояния объектов;
Отображение информации в удобной форме (в виде текста, анимированных изображений, гистограмм, графиков);
Обработка информации в режиме реального времени.

Связь контроллеров с сервером сбора данных по каналам связи с использованием промышленных модемов стандарта 3G.
