Система программирования микропроцессорных контроллеров «KLogic» портирована на контроллер ВТ-6000 компании РоТеК

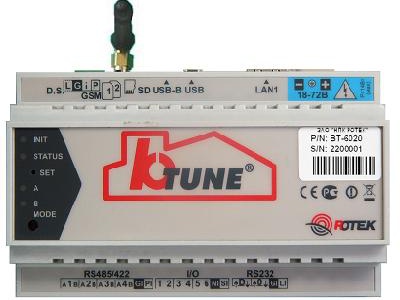

В линейке ПЛК, поддерживаемых системой программирования микропроцессорных контроллеров с открытой архитектурой "KLogic", появился новый контроллер - BT-6000 производства компании РоТеК.

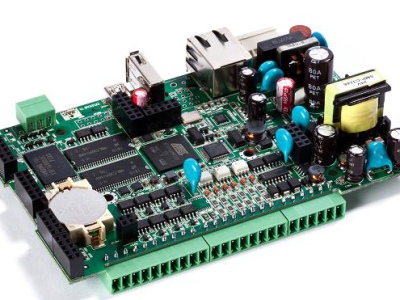

В небольшом корпусе контроллера (138х87х62 мм) расположен не только мощный процессор ARM9 с рабочей частотой 400 МГц, но и большой набор периферийных интерфейсов. В корпусе также размещен изолированный блок питания c входным напряжением 220 VAC или 18..72 VDC. В контроллере дополнительно могут быть установлены:

  • модуль беспроводной связи 2G GSM\GPRS;
  • интерфейсная плата аналоговых входов с 8-ю входами 4..20 мА.

Основные технические характеристики контроллера:

  • процессор ARM9 400 МГц;
  • ОЗУ SDRAM 32Mb/64Mb/128 Мб;
  • NAND FLASH 128Mb/256Mb/512 Мб;
  • один или два порта Ethernet 10/100 Мбит/с;
  • слот для карты памяти microSD;
  • 2G GSM\GPRS-модем с двумя SIM-картами (одна активная);
  • порт USB Host с возможностью отключения питания;
  • порт 1-Wire с отключаемым высоковольтным питанием;
  • четыре порта RS-485 (два порта RS-485 можно сконфигурировать как один порт RS-422, таким образом, контроллер может иметь до двух портов RS-422);
  • два порта RS-232;
  • до шести изолированных дискретных входов и до шести изолированных дискретных выходов (общее количество входов и выходов равно шести);
  • восемь токовых входов 4..20 мА;
  • потребляемая мощность: 6...14 Вт;
  • рабочий диапазон температур: -20...+70 °C;
  • относительная влажность воздуха: 5%...85%.

В представленном выше списке указаны технические характеристики контроллера в максимальном исполнении, состав конкретного ПЛК подбирается на основе потребностей заказчика.

Полученная программно-аппаратная платформа является оптимальным решением по соотношению "цена-качество" для применения в системах удаленной диспетчеризации, АСКУЭ, АСОДУ, так как имеет достаточное количество периферийных интерфейсов для связи с УСО, и нет необходимости применять отдельный GSM-модем для связи с "верхним" уровнем. Кроме того, эта платформа может быть успешно применена для автоматизации многофункциональных зданий коллективного пользования, или в случаях, когда есть необходимость оперативного опроса устройства с интерфейсом 1-Wire, так как не требуется отдельного преобразователя интерфейса.
