Инспекция завершенного объекта: результаты внедрения АСУТП

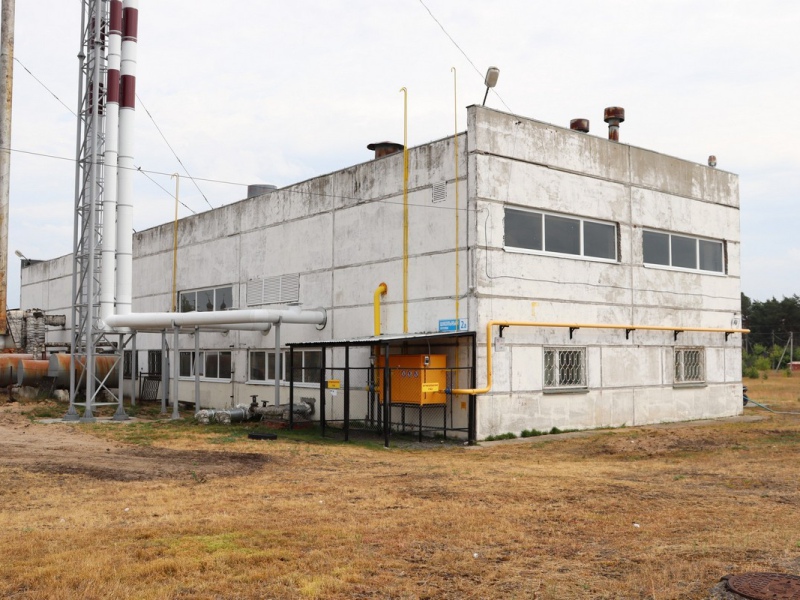

В помещении котельной установлены 7 шкафов, которые позволяют регулировать работу всех систем и оборудования. Для управления каждого котла, а их в котельной 4, установлен свой шкаф управления (ШУК), который, в свою очередь, обеспечивает:

• базовые локальные защиты;
• управляет горелкой, а именно гарантирует на выходе заданную температуру согласно температурному графику.

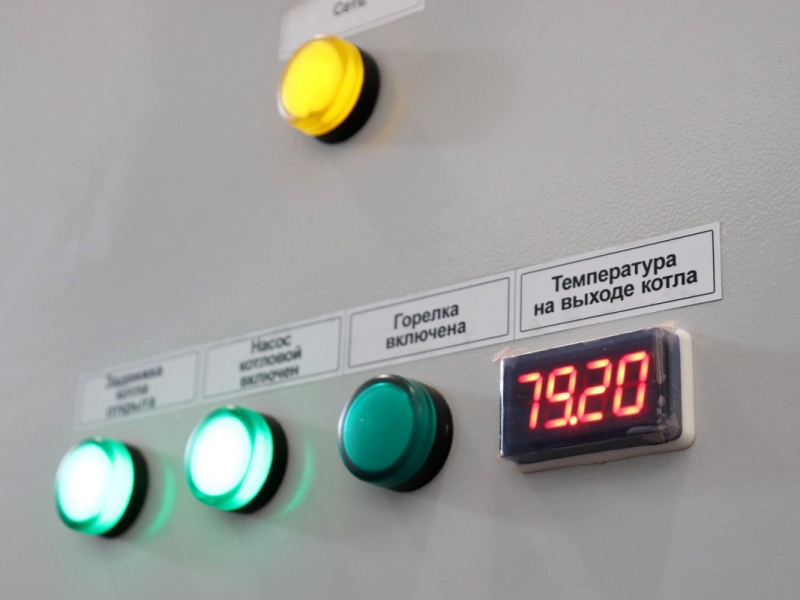

В зависимости от температуры воздуха меняется температура на выходе котла. Шкаф ШУК, управляя горелкой, поддерживает данную температуру в автоматическом режиме.

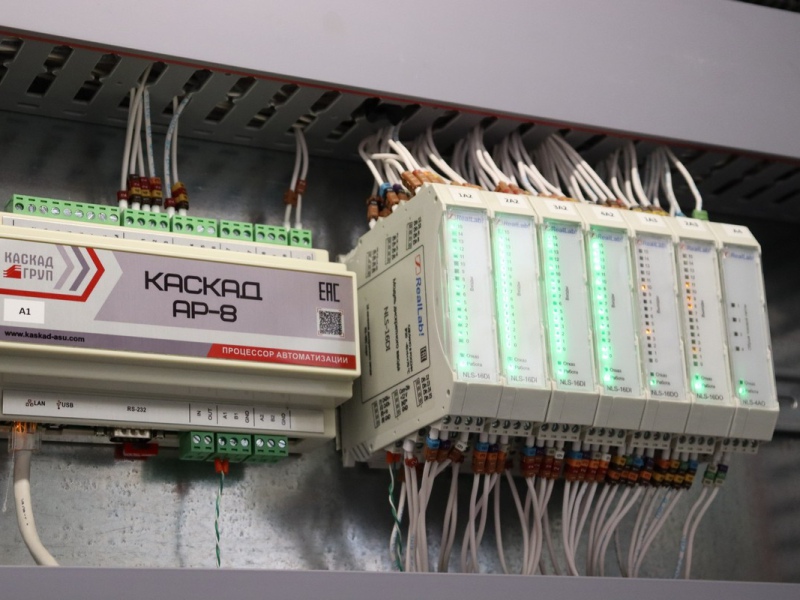

В качестве резервного доступно управление в ручном режиме. Оно необходимо для управления в случае аварии или сбоев в работе системы. В ручном режиме запускается горелка, регулируется она за счет рабочего термостата (малое и большое горение). В этом случае управление системой возможно и в дистанционном режиме, без использования процессоров автоматизации АР-8.

Автоматизация процесса позволяет:

• успешно обслуживать котельную силами одного-двух сотрудников;
• оперативно реагировать на внештатные ситуации или аварии с диагностикой причин;
• обеспечивать удаленный мониторинг и диспетчеризацию, что позволяет в максимально короткие сроки устранять возникающие на объекте проблемы;
• вести процесс теплоснабжения абонентов котельной согласно температурному графику без излишних тепловых потерь.

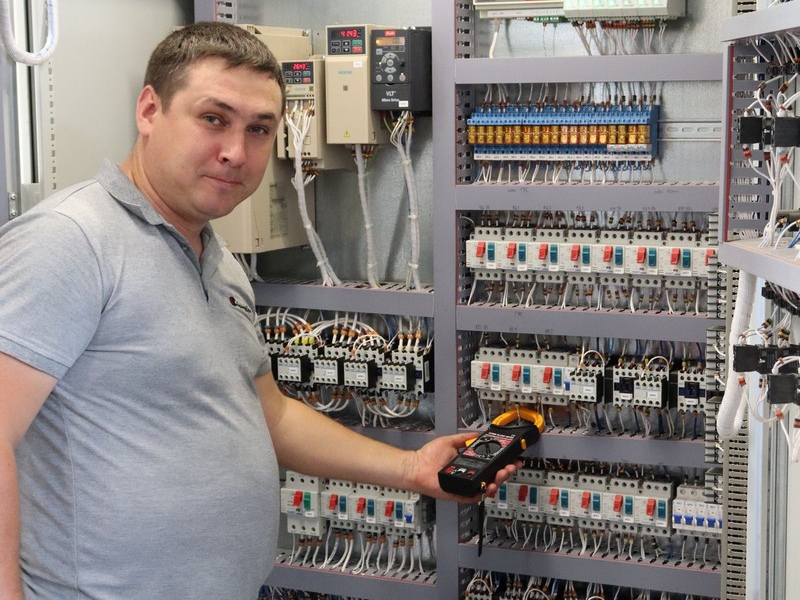

Помимо шкафов управления котлами на объекте установлены:

• шкаф управления насосами (ШУН), который позволяет обеспечить плавное управление насосными группами, продлевая эксплуатационный ресурс насосного оборудования;
• шкаф ШУОК, который управляет работой всего оборудования, установленного в котельной.

Вся информация о работе котельной доступна в диспетчерской, расположенной на ТЭЦ-2 г.Чебоксары ПАО Т Плюс.

В НПО «Каскад-ГРУП» накоплен большой опыт в реализации подобных проектов - полномасштабная АСУТП котлоагрегатов предназначена для контроля и управления во всех режимах работы, полной автоматизации процессов горения, повышения эффективности и безопасности работы котлоагрегатов, экономии ресурсов.
